تعتبر المقاومات من أهم مكونات الدوائر الكهربائية، حيث تعمل على مقاومة مرور التيار الكهربائي. وتُصنف طريقة توصيل المقاومات في الدائرة إلى نوعين رئيسيين: التوصيل على التوالي والتوصيل على التوازي. لكل نوع من هذه التوصيلات خصائصه وحساباته الخاصة، والتي سنقوم بشرحها بالتفصيل في هذا المقال.

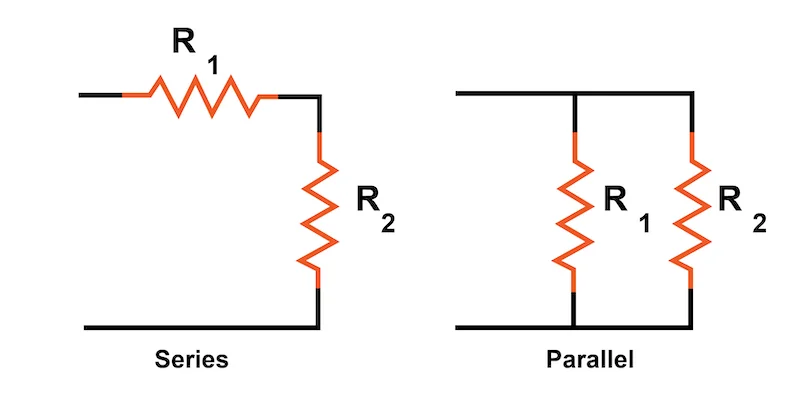

التوصيل على التوالي
- تعريف: في هذا النوع من التوصيل، يتم توصيل المقاومات بحيث يمر التيار الكهربائي عبر جميع المقاومات بنفس الشدة. أي أن التيار الواحد يمر عبر المقاومة الأولى ثم الثانية ثم الثالثة وهكذا.
- خصائص التوصيل على التوالي:
- التيار: يكون التيار المار في جميع المقاومات متساويًا.
- الجهد: يكون الجهد الكلي للدائرة مساويًا لمجموع الفولتية على كل مقاومة.
- المقاومة المكافئة: هي مجموع قيم جميع المقاومات.
- حساب المقاومة المكافئة: Rt = R1 + R2 + R3 + … + Rn حيث:
- Rt: المقاومة المكافئة للدائرة
- R1, R2, R3, … Rn: قيم المقاومات المتصلة على التوالي
التوصيل على التوازي
- تعريف: في هذا النوع من التوصيل، يتم توصيل المقاومات بحيث يكون الجهد على جميع المقاومات متساويًا. أي أن جميع المقاومات متصلة بنقطتي التوصيل نفسها.
- خصائص التوصيل على التوازي:
- الجهد: يكون الجهد على جميع المقاومات متساويًا ويساوي الجهد الكلي للدائرة.
- التيار: يكون التيار الكلي للدائرة مساويًا لمجموع التيارات المارة في كل مقاومة.
- المقاومة المكافئة: تكون قيمتها أقل من أصغر مقاومة في الدائرة.
- حساب المقاومة المكافئة: 1/Rt = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn
مقارنة بين التوصيل على التوالي والتوازي
| الخاصية | التوصيل على التوالي | التوصيل على التوازي |
|---|---|---|
| التيار | متساوٍ في جميع المقاومات | يختلف من مقاومة لأخرى |
| الجهد | يختلف من مقاومة لأخرى | متساوٍ في جميع المقاومات |
| المقاومة المكافئة | مجموع قيم المقاومات | أصغر من أصغر مقاومة |
أمثلة على تطبيقات المقاومات
- المصابيح في المنزل: عادة ما تكون موصلة على التوازي، بحيث يمكن تشغيل كل مصباح بشكل مستقل عن الآخر.
- الدوائر الإلكترونية: تستخدم المقاومات في التحكم في شدة التيار وحماية الدوائر من التلف.
- أجهزة القياس: تستخدم المقاومات في بناء أجهزة قياس مثل الفولتميتر والأميتر.
أهمية دراسة المقاومات
- فهم عمل الدوائر الكهربائية: تساعد دراسة المقاومات على فهم كيفية عمل الدوائر الكهربائية البسيطة والمعقدة.
- تصميم الدوائر: يمكن استخدام معرفة المقاومات في تصميم دوائر كهربائية جديدة لتلبية احتياجات معينة.
- حل المشكلات: يمكن استخدام قوانين المقاومات لحل المشكلات المتعلقة بالدوائر الكهربائية، مثل تحديد قيمة مقاومة مجهولة أو حساب التيار والجهد في دائرة معينة.
الخلاصة
تعتبر المقاومات عنصرًا أساسيًا في الدوائر الكهربائية. وفهم كيفية توصيلها وحساب قيمها المكافئة أمر ضروري لأي شخص يرغب في فهم أو تصميم الدوائر الكهربائية. من خلال معرفة الفرق بين التوصيل على التوالي والتوازي، يمكننا تحليل الدوائر الكهربائية بشكل أكثر فعالية وحل المشكلات المتعلقة بها.
